ArtCAM Pro 5.5 User Guide

Группирование Векторов


1. Когда вы закончили редактирование вектора, выделите его и, нажав правую кнопку мыши, выберите опцию Group Contours (Сгруппировать Вектор(ы)).

Опция меню Group Contour(s) (Сгруппировать Контур(ы)) также доступна в меню Vector (Вектор).

Отдельные узлы и точки управления исчезают, и появляется ограничивающая рамка с Маркерами.

Если вектор не замкнут, он имеет синий цвет, если вектор самопересекающийся, то он отображается красным цветом.

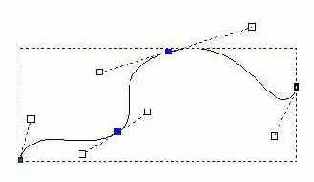

Не сгруппированный вектор

Сгруппированный вектор

2. Щелкните левой кнопкой мышки и, переместив маркеры, растяните весь вектор.

Если Вы поместите курсор поверх маркера, то курсор превратится в двойную стрелку, которая показывает, в каких направлениях вы можете растягивать контур.

При нажатии клавиши Shift (Пробел) и растягивании контура за угловой маркер, контур растягивается пропорционально в горизонтальном и вертикальном направлениях.
