ArtCAM Pro 5.5 User Guide


Создание УП


Для создания управляющей программы используется Toolpath Manager (Менеджер УП).

4. Переключитесь на инструментальную панель Toolpath (УП).

5. Нажмите иконку Material Setup (Задание Заготовки).

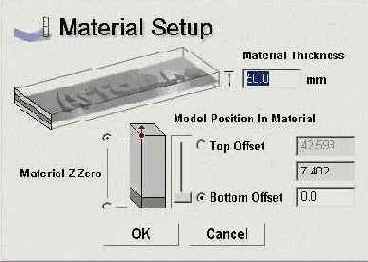

Material Setup (Задание Заготовки)

Оставьте все значения по умолчанию и нажмите кнопку ОК.

6. Нажмите иконку Z Level Roughing.

Z Level Roughing

7. Введите в поле Name (Название) название траектории движения инструмента - Simple Raster. Это название может иметь не более 32 символов, включая пробелы.

8. В секции Roughing Tool нажмите кнопку Select.

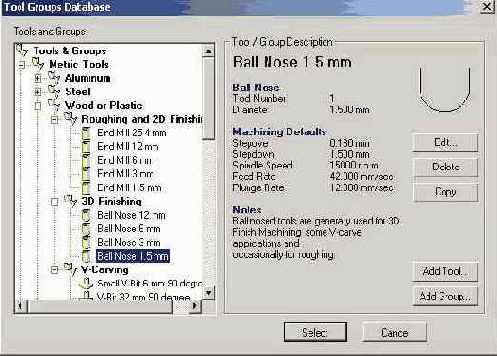

9. В открывшемся диалоговом окне Tool Groups Database выберите из метрического инструмента для алюминия фрезу Ball Nose 1.5mm и нажмите кнопку Select.

10. Переместитесь в секцию Strategy (Стратегия).

11. Выберите тип стратегии - Raster (Растровая Обработка).

Для этого примера все установки можно оставить по умолчанию.

12. Просмотрите другие закладки.
